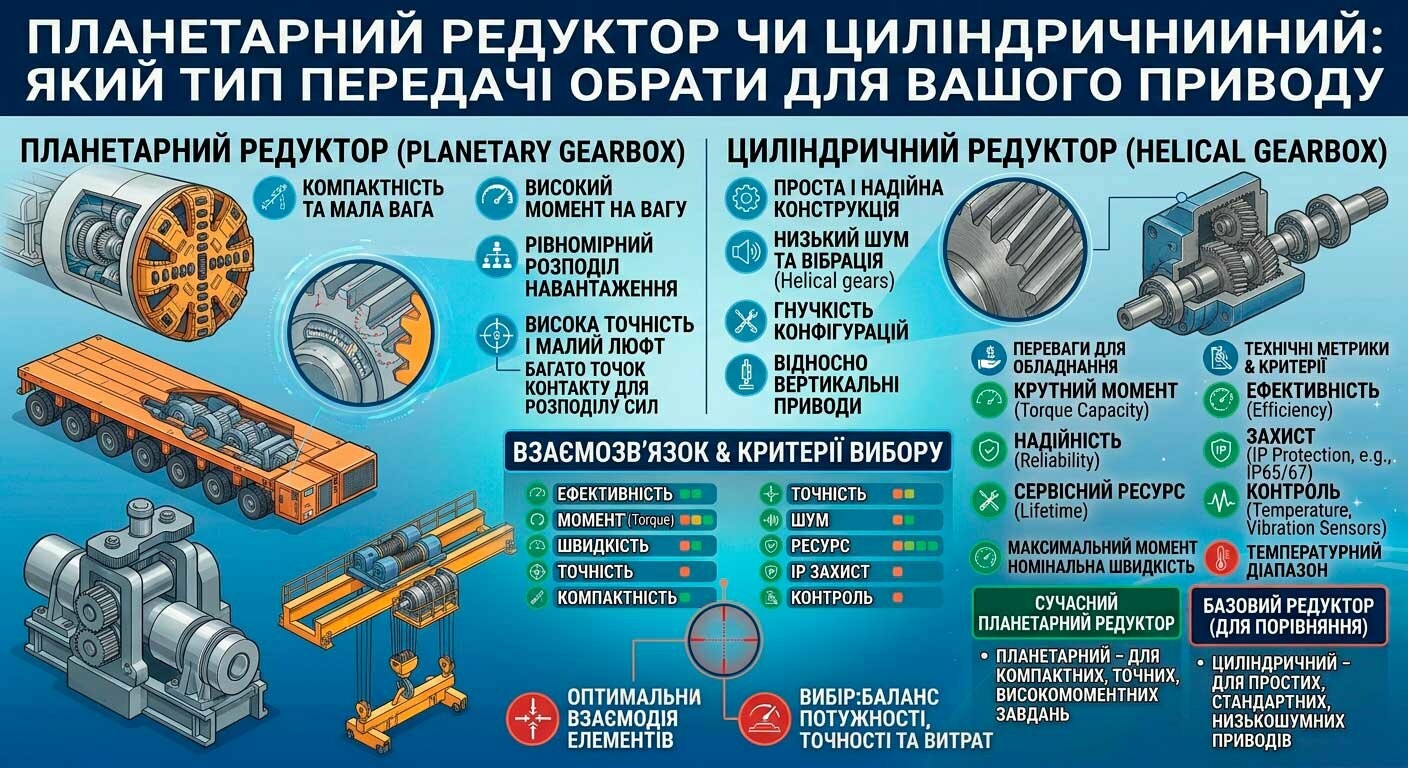

Планетарний редуктор чи циліндричний: який тип передачі обрати для вашого приводу?

Планетарні редуктори та циліндричні редуктори належать до найбільш поширених типів механічних передач, але працюють за різними конструктивними принципами. Обидва варіанти можуть ефективно передавати потужність і знижувати частоту обертання, проте мають свої сильні та слабкі сторони. Тому питання «який редуктор кращий?» не має універсальної відповіді — вибір залежить від крутного моменту, передавального числа, доступного монтажного простору, режиму роботи та вимог до приводу.

У чому різниця між планетарним і циліндричним редуктором

У класичному циліндричному редукторі передача потужності здійснюється між циліндричними зубчастими колесами, встановленими на паралельних або, залежно від конструкції, інших взаємно розташованих валах.

Планетарний редуктор має іншу кінематичну схему. Основними його елементами є сонячна шестерня, сателіти, водило та коронне колесо. Кілька сателітів одночасно взаємодіють із центральними зубчастими колесами, завдяки чому навантаження розподіляється між декількома силовими шляхами.

Саме ця особливість значною мірою визначає відмінності між двома типами передач.

Крутний момент: перевага планетарної схеми

Коли від редуктора потрібно передавати дуже великий крутний момент, планетарна схема часто має суттєві переваги.

У планетарному редукторі навантаження передається одночасно через кілька сателітів. За правильно спроєктованої конструкції це дозволяє розподілити загальне навантаження між кількома зубчастими парами.

У циліндричному редукторі навантаження кожного ступеня передається через відповідну пару зубчастих коліс. Для збільшення потужності або моменту можуть знадобитися більші колеса, ширші зубчасті вінці або додаткові ступені.

Тому для приводів із високим крутним моментом при обмежених габаритах планетарна схема часто виявляється більш ефективною.

Габарити та маса

Одна з найбільш помітних переваг планетарного редуктора — компактність.

У планетарній передачі зубчасті елементи розташовані концентрично, а потужність розподіляється між кількома сателітами. Завдяки цьому можна отримати значну передавальну здатність у відносно невеликому корпусі.

Циліндричний редуктор, особливо багатоступеневий, зазвичай має послідовне розташування валів і зубчастих пар. При збільшенні передавального числа це може призводити до збільшення довжини та загальних габаритів.

Тому якщо монтажний простір обмежений, а від приводу потрібна значна потужність, планетарний редуктор може бути кращим рішенням.

Водночас це не означає, що будь-який планетарний редуктор буде меншим за будь-який циліндричний. Остаточні розміри залежать від потужності, моменту, передавального числа, швидкості, конструкції та інших параметрів.

ККД

Коефіцієнт корисної дії — важливий параметр для промислового приводу, особливо якщо обладнання працює багато годин на добу.

І планетарні, і циліндричні зубчасті передачі можуть мати високий ККД. Водночас конкретне значення залежить від кількості ступенів, геометрії зубчастих передач, підшипників, мастила, швидкості обертання та якості виготовлення.

У планетарній схемі додаткові силові контакти та складніша кінематика не означають автоматично низький ККД. Навпаки, правильно спроєктована планетарна передача може забезпечувати дуже ефективну передачу потужності.

При порівнянні двох конкретних редукторів коректніше оцінювати ККД усієї передачі, а не робити висновок лише за її типом.

Робота під високим навантаженням

Для важкого промислового обладнання важлива не тільки величина номінального моменту, а й характер навантаження.

Якщо механізм працює плавно, вимоги до приводу одні. Якщо ж він регулярно запускається під навантаженням, змінює напрямок обертання або зазнає ударних моментів, ситуація зовсім інша.

Планетарна схема завдяки розподілу навантаження між сателітами добре підходить для високонавантажених приводів. Але її переваги проявляються лише за правильної конструкції та точного розрахунку.

Циліндричні редуктори також можуть працювати з дуже значними навантаженнями. Для відповідних промислових завдань застосовують великогабаритні та багатоступеневі конструкції, розраховані на високі моменти й тривалий ресурс.

Тому при виборі необхідно оцінювати конкретні умови роботи, а не лише назву типу редуктора.

Передавальне число

Обидві схеми можуть забезпечувати значне зниження частоти обертання.

Перевага планетарної конструкції полягає в тому, що велике передавальне число можна отримувати в компактному корпусі, а за необхідності використовувати кілька планетарних ступенів.

У циліндричній схемі для отримання дуже великого передавального числа часто застосовують декілька послідовних ступенів. Це збільшує кількість зубчастих пар, валів і корпусних елементів.

Тому для компактних приводів із великим передавальним числом планетарна схема часто має конструктивну перевагу.

Співвісність валів

Ще одна характерна особливість планетарної конструкції — можливість розташувати вхідний і вихідний вали на одній осі.

Це може значно спростити компонування обладнання. Двигун, редуктор і робочий механізм можна розташувати вздовж однієї осі, що особливо зручно для багатьох промислових приводів.

У циліндричному редукторі вали часто розташовуються на різних осях. Залежно від конструкції це може вимагати додаткового простору або використання муфт та інших елементів для узгодження приводу.

Обслуговування та ремонт

Тут перевага не завжди однозначна.

Циліндричний редуктор має відносно просту та добре відому конструкцію. Доступність запасних частин і технологій ремонту може бути вищою, особливо для поширених серійних моделей.

Планетарний редуктор конструктивно складніший. Він містить сонячну шестерню, кілька сателітів, водило та коронне колесо, а правильний розподіл навантаження між сателітами має важливе значення.

Це підвищує вимоги до точності виготовлення та складання. Водночас якісно спроєктований і виготовлений планетарний редуктор може мати високий ресурс і надійно працювати протягом тривалого часу.

Для підприємства важливо враховувати не тільки зручність ремонту, а й доступність комплектуючих, кваліфікацію персоналу, умови експлуатації та можливість технічного супроводу.

Вартість

Порівнювати вартість планетарного та циліндричного редуктора лише за ціною придбання не зовсім коректно.

Планетарна конструкція може бути дорожчою у виробництві через складнішу геометрію, більшу кількість точних деталей і вищі вимоги до виготовлення та складання.

Проте дорожчий редуктор не обов'язково означає дорожчий привод у цілому.

Якщо компактний планетарний редуктор дозволяє зменшити габарити рами, спростити монтаж, скоротити кількість додаткових передач або забезпечити необхідний момент без значного збільшення маси, його використання може бути економічно виправданим.

Тому правильніше оцінювати повну вартість приводу та його експлуатації, а не тільки закупівельну ціну редуктора.

Порівняння планетарного та циліндричного редуктора

Параметр	Планетарний редуктор	Циліндричний редуктор
Крутний момент	Дуже висока питома навантажувальна здатність	Висока, особливо у потужних багатоступеневих конструкціях
Габарити	Зазвичай компактніші при високій потужності	Можуть бути більшими при значних передавальних числах
ККД	Високий за правильної конструкції	Високий
Розподіл навантаження	Між кількома сателітами	Через окремі зубчасті пари
Передавальне число	Велике при компактних розмірах	Велике, часто за рахунок кількох ступенів
Компоновка	Часто співвісна	Залежить від конструкції, часто не співвісна
Конструкція	Складніша	Порівняно простіша
Обслуговування	Вищі вимоги до точності та кваліфікації	Зазвичай простіше
Вартість	Може бути вищою	Часто нижча для стандартних рішень
Високі навантаження	Особливо добре підходить для компактних високонавантажених приводів	Також ефективний при відповідному розрахунку

Коли обрати планетарний редуктор

Планетарну схему варто розглядати насамперед тоді, коли необхідно поєднати високий крутний момент і компактні габарити.

Це актуально для:

• важких конвеєрів;
• підйомних механізмів;
• гірничого обладнання;
• металургійних машин;
• енергетичних установок;
• спеціальної техніки;
• приводів із великим передавальним числом;
• обладнання з обмеженим простором для монтажу.

Коли циліндричний редуктор може бути кращим

Циліндрична схема може бути оптимальним рішенням, якщо:

• немає жорстких обмежень за габаритами;
• потрібна проста та перевірена конструкція;
• необхідне стандартне серійне рішення;
• важлива доступність типових запасних частин;
• навантаження та передавальне число добре відповідають готовим моделям;
• вартість придбання є одним із головних критеріїв.

У багатьох промислових приводах саме циліндрична передача буде найбільш раціональним вибором. Тому переходити на планетарну схему лише через її компактність не завжди доцільно.

Як зробити правильний вибір

Оптимальний тип редуктора визначають не за загальною перевагою однієї конструкції над іншою, а за конкретними параметрами обладнання.

Для вибору необхідно знати:

• потужність двигуна;
• частоту обертання;
• необхідне передавальне число;
• вихідний крутний момент;
• режим роботи;
• характер навантаження;
• кількість пусків і зупинок;
• наявність ударних моментів;
• необхідний ресурс;
• умови монтажу;
• доступний простір.

Після цього можна порівняти кілька конструктивних варіантів і визначити, який із них забезпечить необхідні характеристики з оптимальним співвідношенням вартості, габаритів та ресурсу.

Виготовлення редуктора під конкретний привод

Іноді жодна стандартна модель не відповідає всім вимогам обладнання. У такому випадку не обов'язково змінювати конструкцію всієї машини під готовий редуктор.

Можливим рішенням є індивідуальне проєктування приводу за технічним завданням замовника. При цьому можна врахувати необхідний крутний момент, передавальне число, габарити, монтаж, режим роботи та специфіку конкретного обладнання.

Для промислових підприємств такий підхід особливо актуальний під час модернізації обладнання або заміни редукторів, які більше не виробляються.

Конструктивне рішення

Планетарний і циліндричний редуктори — це не конкуренти, серед яких один завжди кращий. Це різні конструктивні рішення, кожне з яких має свою сферу застосування.

Планетарний редуктор особливо доцільний там, де потрібні великий крутний момент, компактність, висока питома навантажувальна здатність і значне передавальне число. Циліндричний редуктор може бути вигіднішим, коли пріоритетом є простота, стандартність, ремонтопридатність і доступна вартість готового рішення.

Якщо ж характеристики обладнання виходять за межі стандартних каталогових моделей, оптимальний варіант можна визначити на основі технічного завдання. Для цього виробнику достатньо надати параметри приводу, креслення або опис робочого механізму — після чого можна оцінити доцільність планетарної чи циліндричної схеми та розробити редуктор під конкретне промислове обладнання.
